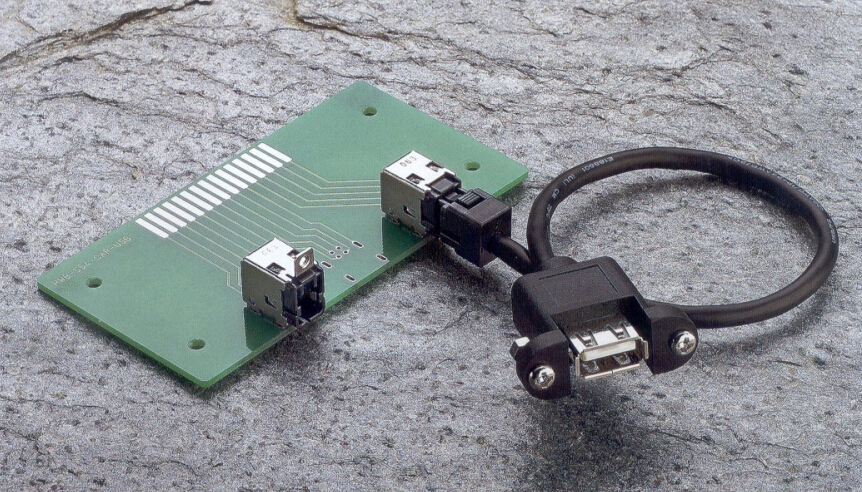

小型高速传输用接插件TAK系列

    本产品支持USB2.0/LVDS,是具有外壳锁扣功能的小型高速传输用接插件.其电流容量可高达2.5安培,且电线接线作业效率得到大幅提高.

特点：

・支持USB2.0/LVDS
・塑胶外壳的锁扣功能帯来了明确的入位锁扣声
・采用全金属外壳屏蔽构造
・以胶壳颜色、扣键形状的区别来防止误配
・支持和现有产品（TAK-A系列）的互换
・接收方插座无线路板印刷区域限制，从而提
高了线路板设计的自由度


应用：

・汽车导航仪, 音响
・行车记录仪, 数码图形记录仪
・车载用信息机器
・自动化机械, 服务器
・大型印刷机, 自动取款机
・广播系统机器


芯数  4芯，6芯
额定电流  2.5A/1芯（电线AWG＃24使用时）
额定电流  A.C.　30V
绝缘阻抗  1000 MΩ　以上
耐电压  A.C.500V　1分钟
插拔寿命  30回
使用温度范围  −40℃ ～ +105℃
基板安装方法（接收方插座）  扣脚式焊锡型

电线接线方法（插入方插头） 压着（AWG#24,#26,#28）（电线外径Φ4.5）
